Видеоадаптер.

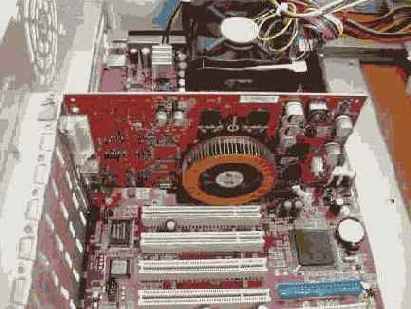

Иллюстрация 2. Видеоадаптер.
На всех современных материнских платах разъем для установки видео первый, т.е. самый верхний, если материнская плата установлена в корпус, а корпус стоит вертикально. Цвет разъема также отличается от цвета остальных разъемов. На рисунке 1 он коричневого цвета. На некоторых материнских платах возможно наличие на разъеме видео специальной защелки, котороая удерживает адаптер (Рисунок 2).
Установить видео давольно-таки просто. Удалите с задней стенки корпуса заглушку. Она либо выламывается, либо откручивается винт ее удерживающий.
Положите корпус на бок, так, как лежала материнская плата во время установки процессора и памяти. Поставьте видеоадаптер в разъем, совместите вырез на плате с ключом в самом разъеме. Поставьте большие пальцы рук так, как показано на рисунке 2.
