ка жильный шлейф.

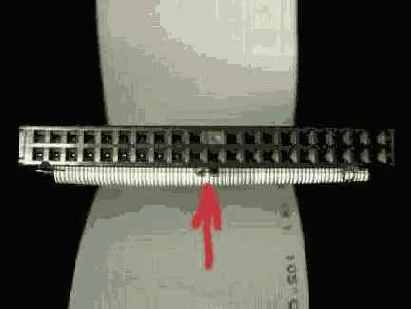

Иллюстрация 12. 40-ка жильный шлейф.


Обратите внимание на то, что между синей и черной колодкой расстояние больше, чем между черной и серой. Тоже самое можно увидеть и на 40-ка жильном шлейфе, но лишь за тем исключением, что колодки на нем все черного цвета. Помните, что шлейф подключается всегда к разъему на материнской плате (любому, к первому или второму каналу, без разницы) длинным концом или синей колодкой. Устройство Мастер подключается черной колодкой, а серой - Слэйв. Для 40-ка жильного кабеля устройство Мастер подключается к средней колодке, а Слэйв - к дальней от материнской платы. Обратите внимание на то, что на каждой колодке и в каждом разъеме устройства или материнской платы есть ключ, который делает невозможным неправильное подключение шлейфа. На рисунке 12 ключ хорошо виден и на него указывает стрелка (П-образный выступ на разъеме). К сожалению, до недавнего времени ключи делались не на всех шлейфах и поэтому их можно было подключить неправильно. Подключив устройство перевернутым шлейфом материнской плате или устройству вред нанесен не будет, но лучше сразу все собирать правильно. Если вы обратили внимание, то на шлейфе крайняя жила отмаркирована красным. Это первый контакт на шлейфе и на разъеме. Если вам достался шлейф без ключа, то внимательно осмотрите маркировку на материнской плате, рядом с разъемом. Там обязательно будет цифра 1. Это и есть первый штырь. Совместите маркированную жилу шлейфа и первый штырь разъема. На устройствах (винчестеры, CD-ROMы) первый штырь, как правило, находится ближе к разъему для подключения питания.
Если вы сочтете, что разбираться с джамперами и шлейфами слишком долго, то установите джамперы на всех девайсах в положение Cable Select, включите длинным концом шлейф в материнскую плату, а оставшиеся колодки шлейфа подключите к разъемам устройств. Устройства сконфигурируются "автоматически".
Итак, пошагово подключаем накопители:

Поставьте джамперы на устройствах так, чтобы они соответствовали выбранным режимам работы (Master, Slave или Cable Select)

Установите устройства в слоты и прикрутите их винтами. Распространенная ошибка - не прикручивать их винтами вообще или прикручивать одним винтом. Помните, что плотно прикрутив устройство (винчестер в особенности) всеми винтами к корпусу вы обеспечиваете лучший теплоотвод, используя корпус в качестве радиатора. Винчестер будет меньше греться и вероятность потери всех данных будет снижена.

Воткните шлейф длинным концом (синей колодкой) в материнскую плату. Среднюю (черную) колодку подключите к устройству, сконфигурированному ранее как Мастер. Последнюю (серую) подключите к Слейву (если таковой есть).

Проделайте те же действия со вторым шлейфом, подключите его к оставшимся устройствам.

Включите в материнскую плату шлейф от дисковода. Подключите его к дисководу.

Теперь нужно подключить питание. Об этом в следующей главе.
